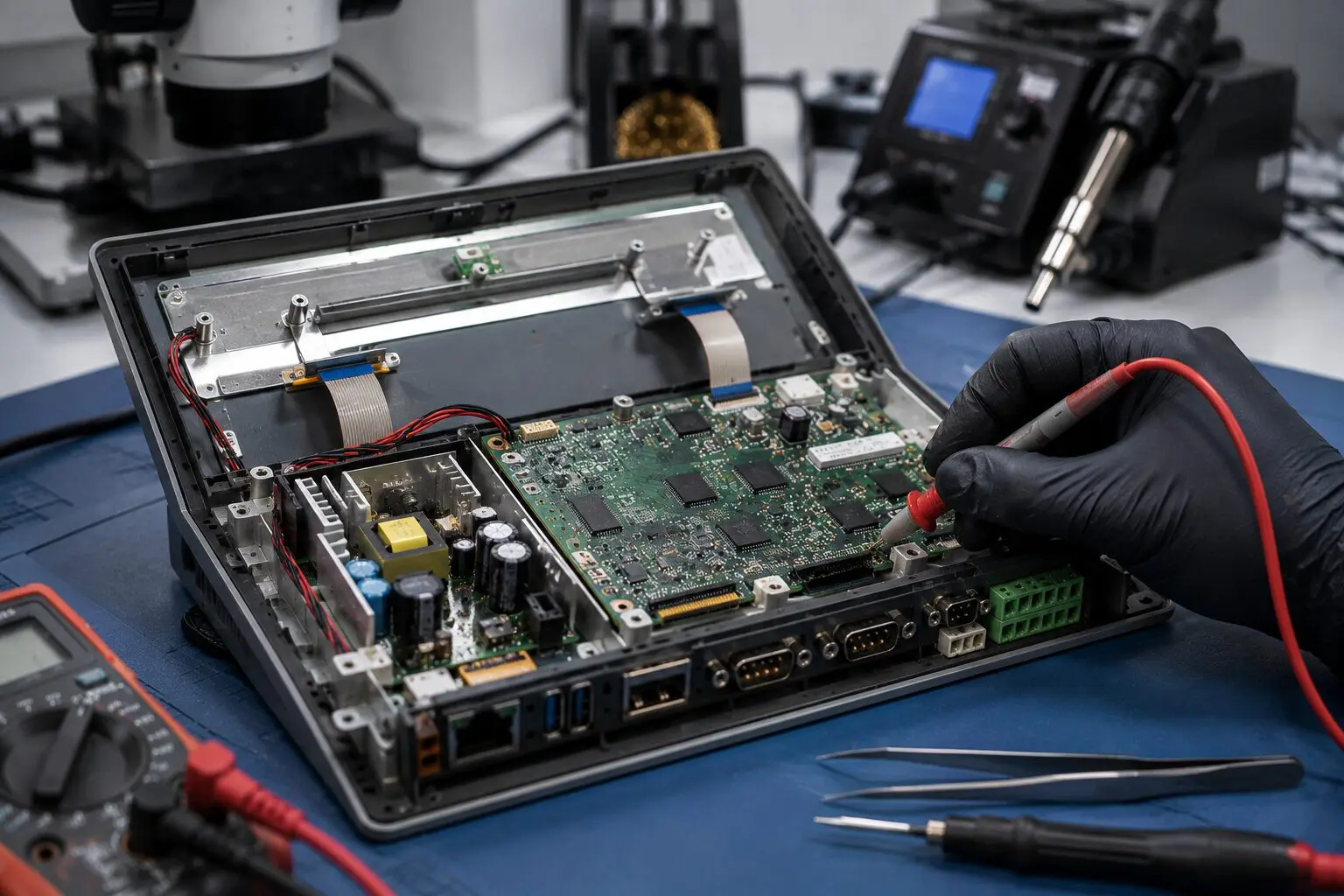

תיקון פאנל HMI מציל קו ייצור כשטרמינל המגע לתפעול הקו כבה, הפסיק להגיב למגע, או איבד קשר עם הבקר — והחלפה בדגם שהופסק מייצור עולה ביוקר ודורשת הקמה מחדש של הפרויקט. להלן מה בדיוק מתקלקל בפאנלי HMI תעשייתיים, איך בנוי האבחון, ומתי תיקון פאנל HMI משתלם — ומתי כנה יותר לשקול החלפה.
מה אנחנו מתקנים בפאנלי תפעול
פאנל תפעול הוא ממשק אדם-מכונה (HMI) תעשייתי — למעשה מחשב מוגן עם מסך מגע, שמציג את מצב התהליך ומעביר פקודות לבקר (PLC). אנחנו עובדים ברמת רכיב ומקבלים לתיקון:
- חיישן המגע (טאצ׳סקרין) — רזיסטיבי או קיבולי, כולל בקר המגע;
- תאורה אחורית ומטריצה — דרייבר LED, שרוכים, הפאנל עצמו;
- ספק כוח — DC-DC פנימי, מעגלי כניסה, הגנת הזנה;
- לוח המעבד — הזנת ליבה (VRM), זיכרון, ממשקים RS-485/Ethernet/USB;
- רכיבי תקשורת עם הבקר ופורטי קלט-פלט.
אותה גישה ברמת רכיב אנחנו מיישמים על כל מערך האוטומציה — ראו תיקון אלקטרוניקה תעשייתית.
תקלות אופייניות ותסמינים
לרוב פאנלי תפעול מגיעים אלינו עם התסמינים הבאים:
- הפאנל לא נדלק, המסך חשוך לגמרי — תקלה בספק הכוח או במעגלי הכניסה;
- התאורה האחורית לא עובדת, אך ניתן להבחין בתמונה חלשה עם פנס — כשל בדרייבר LED או בתאורה עצמה;
- חיישן המגע לא מגיב, או "חי בעצמו" עם לחיצות שווא;
- הפאנל נתקע או נכנס לאתחול חוזר במעגל;
- אבד קשר עם ה-PLC — תקלה בפורט RS-485/Ethernet;
- ארטיפקטים, פסים, כתמים על המסך — מטריצה או שרוך.
הלוגיקה לאיתור החלק הפגום דומה לזו שבמאמר אבחון אלקטרוניקה תעשייתית.
אבחון (בתשלום)
אבחון פאנל תפעול הוא תמיד בתשלום — זו עבודה הנדסית, לא בדיקה חזותית. סדר הפעולות בערך כך:
- בדיקה חיצונית תחת מיקרוסקופ — סימני לחות, חום יתר, נזק למחברים;
- בדיקת ספק הכוח ומתחי השירות על הלוח;
- בקרת זרם צריכה ואיתור קצר להארקה (short to ground);
- בדיקת חיישן המגע, דרייבר ה-LED וקווי המטריצה;
- בדיקת ממשקי תקשורת מול הבקר לפי נקודות ביקורת וסכימה.
אפשרויות תיקון
לפי תוצאות האבחון, תיקון פאנל HMI ברמת רכיב כולל החלפת זכוכית-חיישן או בקר המגע, שחזור תאורה אחורית ודרייבר ה-LED, תיקון ספק הכוח הפנימי, החלפת רכיבי VRM ושחזור פורטי תקשורת. אם נפגעו רק התאורה או ההזנה — העבודה מהירה וצפויה. העלות תלויה בדגם, בזמינות המטריצה או החיישן, ובהיקף הנזק, ולכן נמסרת רק לאחר אבחון. לפאנלים המבוססים על מחשב תעשייתי חל אותו עיקרון כמו בתיקון מחשבים תעשייתיים.
למה תיקון ברמת רכיב עדיף על החלפת פאנל שהופסק מייצור
הרבה פאנלי HMI הופסקו מייצור, ודגם חדש דורש העברת הפרויקט, הקמה מחדש של המסכים ותיאום מחדש של פרוטוקולי התקשורת עם ה-PLC. החלפה היא לא רק מחיר הטרמינל, אלא גם עצירת קו ועבודת הטכנאי המתאם. שחזור הפאנל המקורי מחזיר את הציוד לתצורה התקנית. זה משתלם במקרים רבים, אך לא בכולם — ההחלטה מתקבלת לפי תוצאות האבחון, לא מראש.
מתי תיקון לא כדאי
בכנות על הגבולות: אם המטריצה שבורה בגודל נדיר, החיישן המקורי לא זמין, לוח המעבד נפגע יחד עם ההזנה, או שהמסלולים בפנים הלוח נשרפו — עלות השחזור עלולה להתקרב למחיר פאנל חדש. במקרים כאלה נגיד זאת ישירות ולא נבטיח תוצאה "בכל מחיר" — שחזור מלא ב-100% מהמקרים אינו דבר שניתן להבטיח.
לעסקים באזור חדרה
עובדים עם מפעלים ושירותי תחזוקה באזורי התעשייה של חדרה, קיסריה, אור עקיבא, פרדס חנה-כרכור ויישובי עמק חפר. מכיוון שהפאנל והבקר עובדים יחד, בתקלות הגיוני לבחון את שניהם במקביל — תיקון כרטיסים אלקטרוניים מתבצע במעבדה זו. לקווים שבהם עצירה יקרה, המהירות קריטית: אפשר להביא את הטרמינל שהוסר לאבחון בנפרד, בלי לעצור את התיאום מול ספק להחלפה, ולפי התוצאה להחליט במושכל — לשחזר את ה-HMI הקיים או לתכנן החלפה.
שאלות נפוצות
כמה זמן לוקח תיקון פאנל תפעול?
תלוי בתקלה ובזמינות הרכיבים. כשל בתאורה או בספק הכוח נפתר מהר יותר מהחלפת מטריצה או חיישן נדירים שצריך להזמין. את משך הזמן מוסרים אחרי האבחון.
אתם מתקנים HMI של כל היצרנים?
אנחנו עובדים ברמת רכיב, כך שהמותג עצמו אינו מגבלה — מה שחשוב יותר הוא זמינות המטריצה, החיישן ונקודות הביקורת על הלוח. ברכיבים נדירים מיוחדים היכולות לעיתים מוגבלות, ועל כך נודיע מראש.
אפשר לתקן רק את החיישן בלי להחליף את כל הפאנל?
לרוב כן. אם המטריצה והאלקטרוניקה תקינות והבעיה בזכוכית-חיישן או בבקר המגע, תיקון פאנל HMI מצטמצם להחלפתם בלבד, בלי להחליף את הטרמינל כולו.
האם התוכנית (הפרויקט) בפאנל תישמר?
הפרויקט נשמר בדרך כלל בזיכרון הפאנל ואינו נפגע בתיקון הזנה או תאורה. אך בהחלפת לוח המעבד או הזיכרון ייתכן אובדן תצורה, ולכן רצוי מאוד שתהיה עותק גיבוי של הפרויקט אצל הלקוח.
תיקון במעבדת Laptop Lab
אם דרוש לכם תיקון פאנל HMI, הביאו את הטרמינל לאבחון במעבדה שלנו בחדרה — אנחנו עוסקים בתיקון אלקטרוניקה תעשייתית ברמת רכיב מאז 2011. טלפון ו-WhatsApp: 054-6833430.
