Ремонт операторской панели (HMI) выручает производство, когда сенсорный терминал управления линией погас, перестал реагировать на касания или потерял связь с контроллером, а замена панели снятой с выпуска модели стоит дорого и требует перенастройки проекта. Ниже — что именно выходит из строя в промышленных HMI, как устроена диагностика и когда ремонт операторской панели оправдан, а когда честнее рассмотреть замену.
Что мы ремонтируем в операторских панелях
Операторская панель — это промышленный человеко-машинный интерфейс (HMI): по сути защищённый компьютер с сенсорным экраном, который отображает состояние процесса и передаёт команды на ПЛК. Мы работаем с панелями на уровне компонентов и берём в ремонт:
- сенсор (тачскрин) — резистивный или ёмкостный, включая контроллер касаний;
- подсветку и матрицу — LED-драйвер, шлейфы, саму панель;
- блок питания — внутренний DC-DC, входные цепи, защиту по питанию;
- процессорную плату — питание ядра (VRM), память, интерфейсы RS-485/Ethernet/USB;
- элементы связи с контроллером и портов ввода-вывода.
Тот же компонентный подход мы применяем ко всей автоматике — см. ремонт промышленной электроники.
Типовые неисправности и симптомы
Чаще всего操ераторские панели приезжают к нам со следующими признаками:
- панель не включается, экран полностью тёмный — отказ блока питания или входных цепей;
- подсветка не работает, но изображение слабо просматривается под фонариком — вышел LED-драйвер или подсветка;
- сенсор не реагирует на касания либо «живёт своей жизнью», ложные нажатия;
- панель зависает, уходит в циклическую перезагрузку;
- пропала связь с ПЛК — неисправность порта RS-485/Ethernet;
- артефакты, полосы, пятна на экране — матрица или шлейф.
Логика поиска неисправного узла — та же, что и в материале диагностика промышленной электроники.
Диагностика (платная)
Диагностика операторской панели всегда платная — это инженерная работа, а не осмотр. Порядок примерно такой:

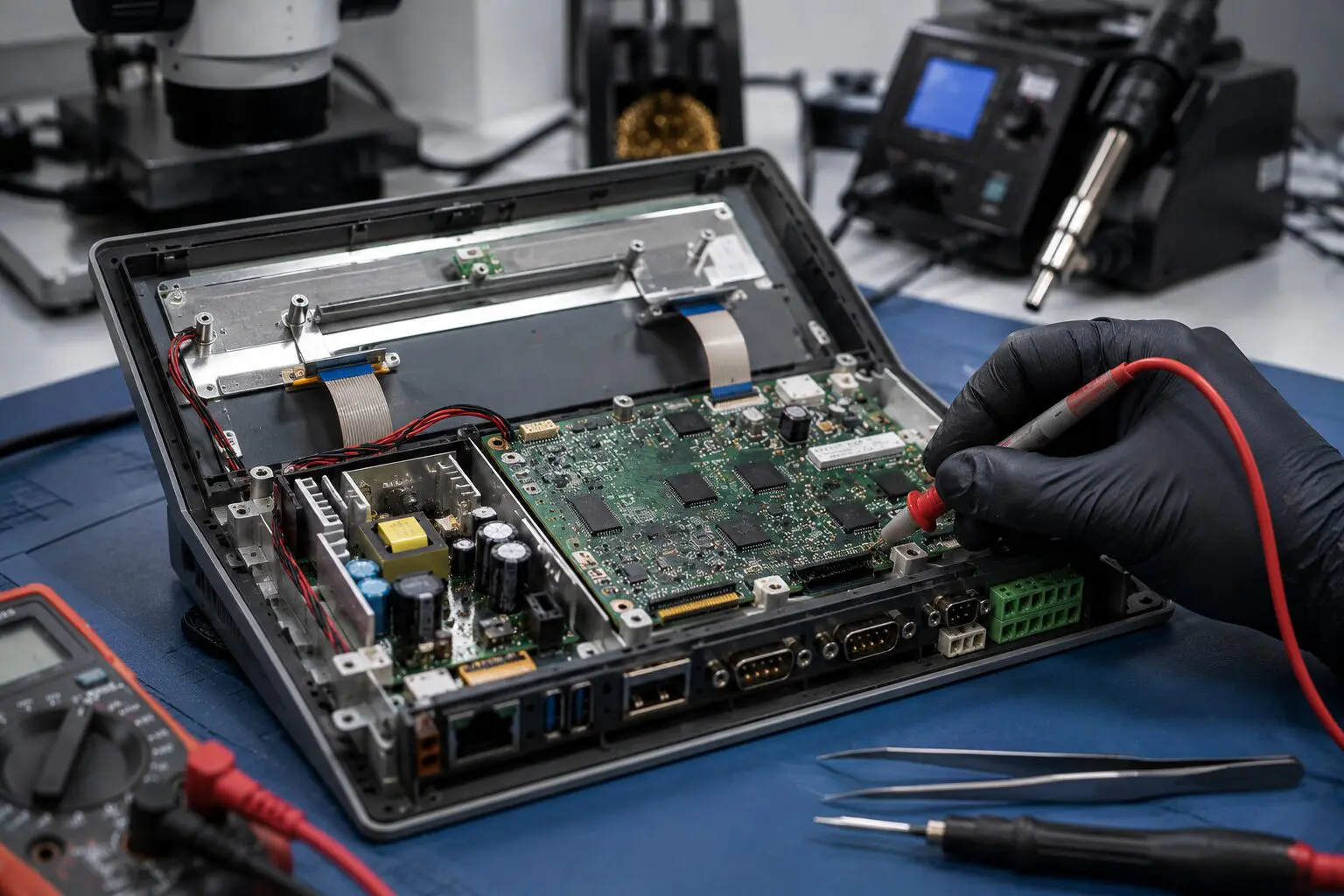

- внешний осмотр под микроскопом — следы влаги, перегрева, повреждения разъёмов;
- проверка блока питания и сервисных напряжений на плате;
- контроль тока потребления и поиск короткого замыкания по питанию (short to ground);
- проверка сенсора, LED-драйвера подсветки и линий матрицы;
- тест интерфейсов связи с контроллером по точкам контроля и схеме.
Варианты ремонта
По результатам диагностики компонентный ремонт операторской панели включает замену стекла-сенсора или контроллера касаний, восстановление подсветки и LED-драйвера, ремонт внутреннего блока питания, замену элементов VRM и восстановление портов связи. Если повреждена только подсветка или питание, работа быстрая и предсказуемая. Стоимость зависит от модели, доступности матрицы или сенсора и объёма повреждений, поэтому её называют после диагностики. Для панелей, построенных на базе промышленного ПК, применим тот же подход, что и в разделе промышленные ПК.
Почему компонентный ремонт выгоднее замены снятой с производства панели
Многие HMI-панели сняты с выпуска, а новая модель требует переноса проекта, перенастройки экранов и пересогласования протоколов связи с ПЛК. Замена — это не только цена терминала, но и простой линии и работа наладчика. Восстановление исходной панели возвращает оборудование в штатную конфигурацию. Это выгодно во многих случаях, но не во всех — решение принимается по итогам диагностики, а не заранее.
Когда ремонт нецелесообразен
Честно о границах: если разбита матрица редкого типоразмера, недоступен оригинальный сенсор, повреждена процессорная плата вместе с питанием или выгорели дорожки внутри платы, стоимость восстановления может приблизиться к цене новой панели. В таких случаях мы прямо об этом сообщим и не станем обещать результат «любой ценой» — гарантировать 100% восстановление любой панели невозможно.
Для бизнеса в районе Хадеры
Работаем с производствами и сервисными службами в промзонах Хадеры, Кейсарии, Ор-Акивы, Пардес-Ханы-Каркур и посёлков Эмек-Хефер. Поскольку панель и контроллер работают в связке, при отказах логичнее рассматривать их вместе — параллельно выполняется ремонт ПЛК. Для линий, где простой стоит дорого, важна скорость: снятый терминал можно привезти на диагностику отдельно, не останавливая согласование поставки новой панели, и по её итогам принять взвешенное решение — восстанавливать имеющийся HMI или планировать замену.
FAQ
Сколько времени занимает ремонт операторской панели?
Зависит от неисправности и наличия комплектующих. Отказ подсветки или блока питания устраняется быстрее, чем замена редкой матрицы или сенсора, которые нужно заказывать. Сроки называем после диагностики.
Вы ремонтируете HMI любых производителей?
Мы работаем на уровне компонентов, поэтому бренд сам по себе не ограничение — важнее доступность матрицы, сенсора и наличие точек контроля на плате. По редким заказным узлам возможности иногда ограничены, о чём предупреждаем заранее.
Можно ли отремонтировать только сенсор, не меняя всю панель?
Часто да. Если матрица и электроника исправны, а проблема в стекле-сенсоре или контроллере касаний, ремонт операторской панели сводится к их замене без замены терминала целиком.
Сохранится ли программа (проект) в панели?
Проект обычно хранится в памяти панели и при ремонте питания или подсветки не затрагивается. Но при замене процессорной платы или памяти возможна потеря конфигурации, поэтому наличие резервной копии проекта на стороне заказчика крайне желательно.
Ремонт в мастерской Laptop Lab
Если вам нужен ремонт операторской панели, привозите HMI на диагностику в нашу мастерскую в Хадере — компонентным ремонтом промышленной электроники мы занимаемся с 2011 года. Телефон и WhatsApp: 054-6833430.
