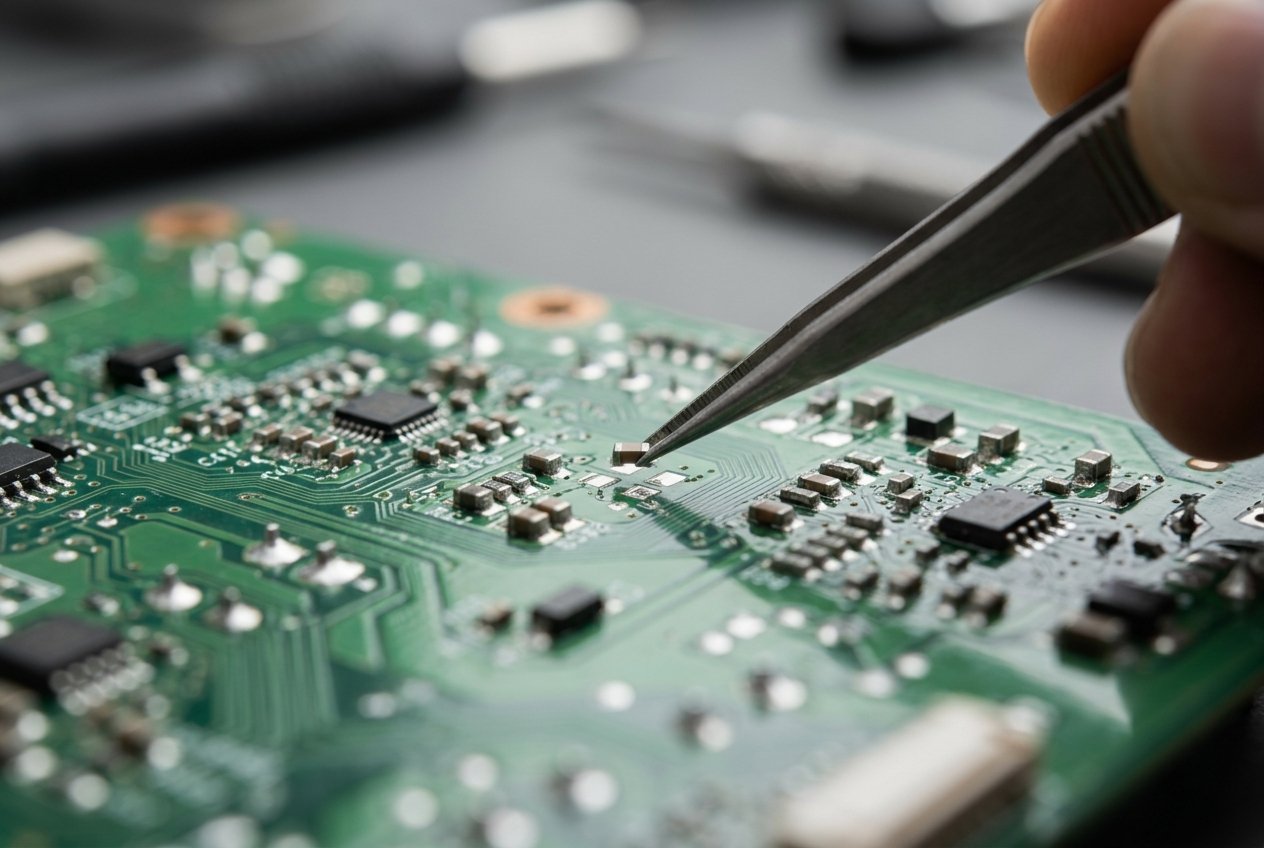

לוח אלקטרוני שעבד שנים פתאום מפסיק להגיב. טכנאי שפתח את המכשיר רואה רכיב מפויח, שריטה בנתיב נחושת, או נפיחות קלה על קבל. הציוד עצמו עובד בסדר מבחינה מכנית – רק הלוח קרס. לפעמים הלוח מיוצר עדיין ואפשר להזמין חדש בעלות גבוהה, לפעמים הוא לא מיוצר יותר ואין מה להזמין. בשני המקרים תיקון כרטיסים אלקטרוניים הוא הפתרון שמחזיר את המכונה לעבודה במקום לזרוק אותה. זה הסיפור שאנחנו רואים אצלנו במעבדה כמעט כל יום.
אנחנו בלפטופ לאב עוסקים בתיקון כרטיסים אלקטרוניים מאז 2011. המעבדה שלנו ממוקמת בחורשת טל 15ב בחדרה, ומקבלים אצלנו כרטיסים מכל סוג – לוחות בקרה תעשייתיים מחברות כמו נטפים ומצר פלס, ECU וכרטיסי ABS ממוסכים, ספקי כוח של ציוד מסחרי, לוחות אם של מחשבים ניידים ונייחים, ולוחות מציוד ביתי כמו מכונות כביסה, מקררים ומדיחי כלים. העמוד הזה יסביר בדיוק איך אנחנו ניגשים לכרטיס שמגיע אלינו, איזה סוגי תיקונים אנחנו מבצעים, ומה אפשר לצפות מהתהליך אצלנו.
- סוגי כרטיסים אלקטרוניים שאנחנו מתקנים
- איך מתבצע האבחון בפועל
- תיקון רכיבי BGA
- שיקום כרטיסים שנפגעו ממים או נוזלים
- שחזור נתיבי נחושת ופאדים
- כרטיסים שכבר לא מיוצרים
- אחריות ותנאים
- שאלות נפוצות
סוגי כרטיסים אלקטרוניים שאנחנו מתקנים
החלק הגדול ביותר של עבודות תיקון כרטיסים אלקטרוניים אצלנו מגיע מתעשייה ייצרנית. אלה לוחות בקרה של מכונות CNC, כרטיסי קלט-פלט שמחוברים ל-PLC, מודולים של מערכות הנעה, ספקי כוח של קווי ייצור ולוחות תקשורת תעשייתית. סקטור שני הוא רכב – ECU, בקרי ABS, מודולים של גוף הרכב, ולוחות מערכות מולטימדיה. סקטור שלישי הוא ציוד ביתי וצריכה – לוחות בקרה של מכונות כביסה, מדיחי כלים, מקררים, מזגנים ותנורי בנייה, שעלות החלפה שלהם לעיתים מצדיקה רכישת מכשיר חדש. סקטור רביעי הוא ציוד מחשוב – לוחות אם של מחשבים ניידים ונייחים, כרטיסי גרפיקה, וספקי כוח של מחשבים. וסקטור חמישי, פחות נפוץ אבל קיים, הוא ציוד מעבדה ומכשור רפואי.
לכל סוג של כרטיס יש מאפיינים משלו. כרטיס תעשייתי לרוב משתמש ברכיבים סטנדרטיים שניתן לרכוש, אבל לעיתים מבוסס על מיקרו-בקר עם firmware שצריך לשמור מהמקור. כרטיס רכב תוכנן לעמוד בטמפרטורות קיצוניות וברעידות, ולכן רכיביו רגישים יותר לכשל מצב. כרטיס מכשיר ביתי בנוי מרכיבי SMD זעירים שדורשים מיקרוסקופ ואוויר חם. כרטיס של מחשב נייד מורכב במיוחד בגלל ריבוי שכבות וצפיפות גבוהה של רכיבים. ההבנה של כל סוג כרטיס היא חלק חשוב בעבודה, ולכן צבירת ניסיון על פני שנים היא מה שמייחד מעבדה רצינית.
איך מתבצע האבחון בפועל
השלב הראשון בכל תיקון כרטיסים אלקטרוניים הוא אבחון מדויק של מקור התקלה. אצלנו האבחון מתבצע בכמה שלבים. ראשית, בדיקה ויזואלית תחת מיקרוסקופ. הרבה מאוד תקלות נראות לעין אם יודעים איפה לחפש – רכיב מפויח, סדק קל בהלחמה, נתיב נחושת שנקרע, או קבל אלקטרוליטי שהתנפח. במקרים פשוטים השלב הזה לבדו פותר את האבחון, ואנחנו ניגשים מיד לתיקון.
כשהבדיקה הוויזואלית לא מספיקה, עוברים לבדיקה חשמלית. עם רב-מטר אנחנו בודקים מתחים ביציאות הספק, רציפות בנתיבים קריטיים, וערכי התנגדות של רכיבים חשודים. עם אוסילוסקופ אנחנו רואים את צורת האות בנקודות מפתח של המעגל. מצלמה תרמית עוזרת לאתר רכיב שמתחמם יתר על המידה תוך שניות, מה שלעיתים חוסך שעות של פירוק רכיב אחרי רכיב. בכל הבדיקות האלה אנחנו עובדים עם כרטיס תקין מאותו דגם להשוואה כשהוא זמין, מה שמאיץ משמעותית את התהליך.
כל אבחון מסתיים בדוח קצר ללקוח שמסביר מה התקלה, איזה רכיבים צריך להחליף, מה הסיכוי להצלחה ומה העלות הצפויה. רק אחרי אישור הלקוח אנחנו מתחילים בעבודה.
תיקון רכיבי BGA
רכיבי BGA הם משפחה מיוחדת של שבבים בה הרגליים אינן בולטות מהצדדים אלא ממוקמות מתחת לרכיב כרשת של נקודות הלחמה זעירות. השבבים האלה כוללים מעבדים של מחשבים ניידים, שבבי גרפיקה, FPGA תעשייתיים, גשרי PCI ושבבי זיכרון. הם נפוצים בכל הציוד המודרני, ובלעדיהם אי אפשר לתקן את רוב הלוחות שמגיעים אלינו היום. אבל עבודה איתם דורשת תחנה ייעודית, מיומנות גבוהה וניסיון.
העבודה שלנו עם BGA כוללת שלוש פעולות עיקריות. הפעולה הראשונה היא הוצאת השבב מהלוח באמצעות תחנה תרמית עם פרופיל חימום מבוקר, שמחמם בהדרגה את כל הלוח כדי שלא ייווצר עיוות תרמי, ומגיע לטמפרטורת ההתכה של ההלחמה הספציפית. הפעולה השנייה היא ריבול – תהליך של ניקוי השבב משאריות הלחמה ישנה ויצירת כדורי הלחמה חדשים על נקודות החיבור. הפעולה השלישית היא הצבה מחדש של השבב על הלוח עם מירכוז מדויק והתכת ההלחמה. כל פעולה כזו דורשת בקרה תרמית הדוקה ויכולת לעבוד עם פרופילים שונים לסוגי הלחמה שונים, כולל הלחמה ללא עופרת.
סוג שני של עבודה עם BGA הוא החלפה. כששבב BGA מקולקל לחלוטין ויש זמינות לחדש, אנחנו מסירים את הישן ומתקינים חדש. זה רלוונטי במיוחד לשבבי זיכרון של מחשבים ניידים שניתן לרכוש ב-eBay או מספקים תעשייתיים, ולשבבים תעשייתיים שעדיין מיוצרים. כשהשבב לא ניתן לרכישה, ולפעמים זה המצב עם ציוד תעשייתי ישן, אנחנו מנסים מסלול אחר – לעיתים יש שבבים תואמים שאפשר להתאים, ולעיתים אפשר לחלץ שבב תקין מלוח דומה שכבר אינו תקין מסיבה אחרת.
שיקום כרטיסים שנפגעו ממים או נוזלים
נזק נוזלי הוא אחת התקלות שהכי מפחידות לקוחות, אבל לפעמים גם אחת התקלות שהכי ניתנות לתיקון אם פועלים נכון. כרטיס שנשפך עליו מים, קפה, יין או חומר כימי כלשהו לרוב לא נשרף מיד. הוא נשרף בגלל מה שקורה אחרי – הנוזל יוצר גשרים מוליכים בין נקודות שונות במעגל, וכשהמכשיר מודלק עם הנזק הזה, זרמים זורמים במקומות שלא תוכננו לזרמים, ורכיבים נשרפים. לכן הכלל הזהב במקרה של נזק נוזלי הוא לא להדליק את המכשיר, ולהביא אותו למעבדה במהירות האפשרית.
תהליך השיקום אצלנו במקרים כאלה כולל מספר שלבים. ראשית, פירוק מלא של הלוח מהמכשיר. שנית, בדיקה ויזואלית תחת מיקרוסקופ לאיתור אזורים שנפגעו – מקומות עם משקעי מינרלים, חמצון על נקודות הלחמה, או רכיבים שכבר ניזוקו. שלישית, ניקוי במכשור ייעודי. אנחנו משתמשים בתמיסות ניקוי איזופרופיל ובמברשות עדינות לניקוי שטחי, ובמקרים חמורים יותר במכשירי ניקוי על-קוליים שמסירים גם משקעים בעומק החריצים בין רכיבים. רביעית, ייבוש מבוקר במכשיר חימום עדין. רק לאחר שהלוח יבש לחלוטין אנחנו מתחילים בבדיקה חשמלית ובאיתור רכיבים שנפגעו ועדיין צריך להחליף.
חשוב להיות הוגנים עם הלקוח. לא כל לוח שניזוק ממים ניתן לשיקום. כשהנזק חמור והלוח רב-שכבתי, ייתכן שהמינרלים חדרו בין השכבות הפנימיות במקום שאי אפשר להגיע אליו ולנקות. במקרים האלה ננסה ונדווח כן. אבל באחוז ניכר מהמקרים, במיוחד כשהלקוח הביא את הלוח מהר, התוצאה חיובית.
שחזור נתיבי נחושת ופאדים
לפעמים הבעיה אינה ברכיב אלא בלוח עצמו. נתיב נחושת קרע בגלל קורוזיה מנוזל, ננגף מבחוץ במכת ברק, או נסדק בעקבות עומס תרמי ממושך. תיקון מסוג זה נקרא שחזור נתיבים, והוא דורש סבלנות ומיקרוסקופ. אנחנו ממקמים תיל נחושת דק במקום הנתיב הקרוע, מולחמים אותו לשתי נקודות העוגן ומכסים בלכה כדי להגן עליו. אם פאד הלחמה של רכיב SMD נסחף יחד עם הרכיב, אנחנו משחזרים את הפאד עצמו על ידי דבק מיוחד ושכבת נחושת חדשה, ורק אז מלחמים את הרכיב מחדש. זו עבודה שלא הרבה מעבדות בארץ עוסקות בה, אבל היא מצילה כרטיסים שאחרת היו נחשבים אבודים.
כרטיסים שכבר לא מיוצרים
לקוח תעשייתי שמגיע אלינו עם כרטיס בקרה ממכונת ייצור משנת 2002 לרוב כבר ביקש מהיצרן חלופה ושמע תשובה לא מעודדת. הציוד יצא מייצור, החלופה לא קיימת, או שזמן האספקה הוא חצי שנה. במקרים האלה תיקון הכרטיס הקיים הוא הפתרון היחיד הריאלי. אנחנו עוסקים בעבודות מסוג זה הרבה, ולנו יש מלאי גדול של רכיבים נדירים מסוגי דגמים שונים, כולל רכיבים שאספנו על פני השנים מלוחות אחרים שהגיעו אלינו לפירוק.
לפעמים הרכיב המקורי לא נמצא בעולם בכלל, ואז העבודה הופכת מורכבת יותר. צריך למצוא רכיב עם מאפיינים תואמים – מתח עבודה, זרם מקסימלי, מהירות תגובה, מאפיינים תרמיים – ולוודא שהוא יתפקד באופן זהה במעגל המקורי. במקרים מורכבים במיוחד, נדרש שינוי קטן בעיצוב הלוח כדי שהרכיב החלופי יתאים. כל זה דורש הבנה אלקטרונית מעמיקה והרבה ניסיון, אבל התוצאה הסופית מציבה ציוד תעשייתי בערך מאות אלפי שקלים מחזור עבודה, ולכן זה לרוב משתלם מאוד גם אם הזמן ארוך והעלות גבוהה יחסית.

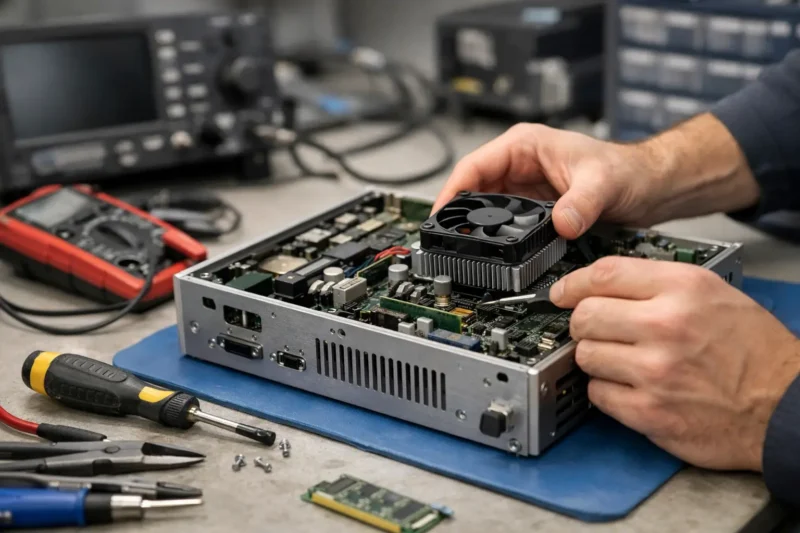

לקוחות שמגיעים אלינו עם תקלה במחשב ניידים אישיים יכולים לקרוא את הדף הראשי שלנו על תיקון מחשב נייד. לקוחות עם בעיות בציוד תעשייתי שלם יכולים לראות את הדף על תיקון אלקטרוניקה תעשייתית או על תיקון מחשבים תעשייתיים.
אחריות ותנאים
אנחנו לא מתחילים לעבוד לפני שאישרתם הצעת מחיר, ולא נחייב אתכם על אבחון שמסתיים בהחלטה לא לתקן. משך האחריות מוצג ללקוח כחלק מהצעת המחיר.
שאלות נפוצות בנושא תיקון כרטיסים אלקטרוניים
האם אתם מסוגלים לתקן כרטיס שנפל לתוך מים או שנשפך עליו נוזל?
ברוב המקרים כן, ובמיוחד כשמגיעים אלינו מהר ולא מנסים להדליק את המכשיר אחרי הנזק. תהליך השיקום כולל ניקוי, ייבוש, איתור רכיבים שנפגעו והחלפתם. במקרים של נזק חמור ללוחות רב-שכבתיים יש מקרים שלא ניתן לשקם, אבל באחוז ניכר מהמקרים אנחנו מצליחים.
האם אתם עובדים עם רכיבי BGA?
כן, יש לנו תחנת BGA במעבדה ואנחנו עוסקים בהוצאה, ריבול והחלפה של שבבי BGA כעבודה שגרתית. זה מאפשר לנו לתקן לוחות אם של מחשבים ניידים, שבבי גרפיקה, ושבבים תעשייתיים שלא ניתן לטפל בהם בלי תחנה ייעודית.
האם אתם מחזירים את הכרטיס תוך כמה זמן?
משך הזמן תלוי במורכבות התקלה ובזמינות הרכיבים. אבחון מתבצע תוך יום או יומיים מקבלת הכרטיס. תיקונים פשוטים מסתיימים בתוך אותו שבוע. תיקונים מורכבים, במיוחד כשצריך להזמין רכיבים נדירים מחו"ל, יכולים לקחת בין שבוע לשלושה שבועות.
מה האחריות שאתם נותנים?
אנחנו נותנים אחריות של 3 עד 6 חודשים על העבודה שבוצעה ועל הרכיב שהוחלף, בהתאם לסוג הכרטיס וסוג העבודה. במקרה של חזרה של אותה תקלה במהלך תקופת האחריות, התיקון החוזר ללא תשלום נוסף.
