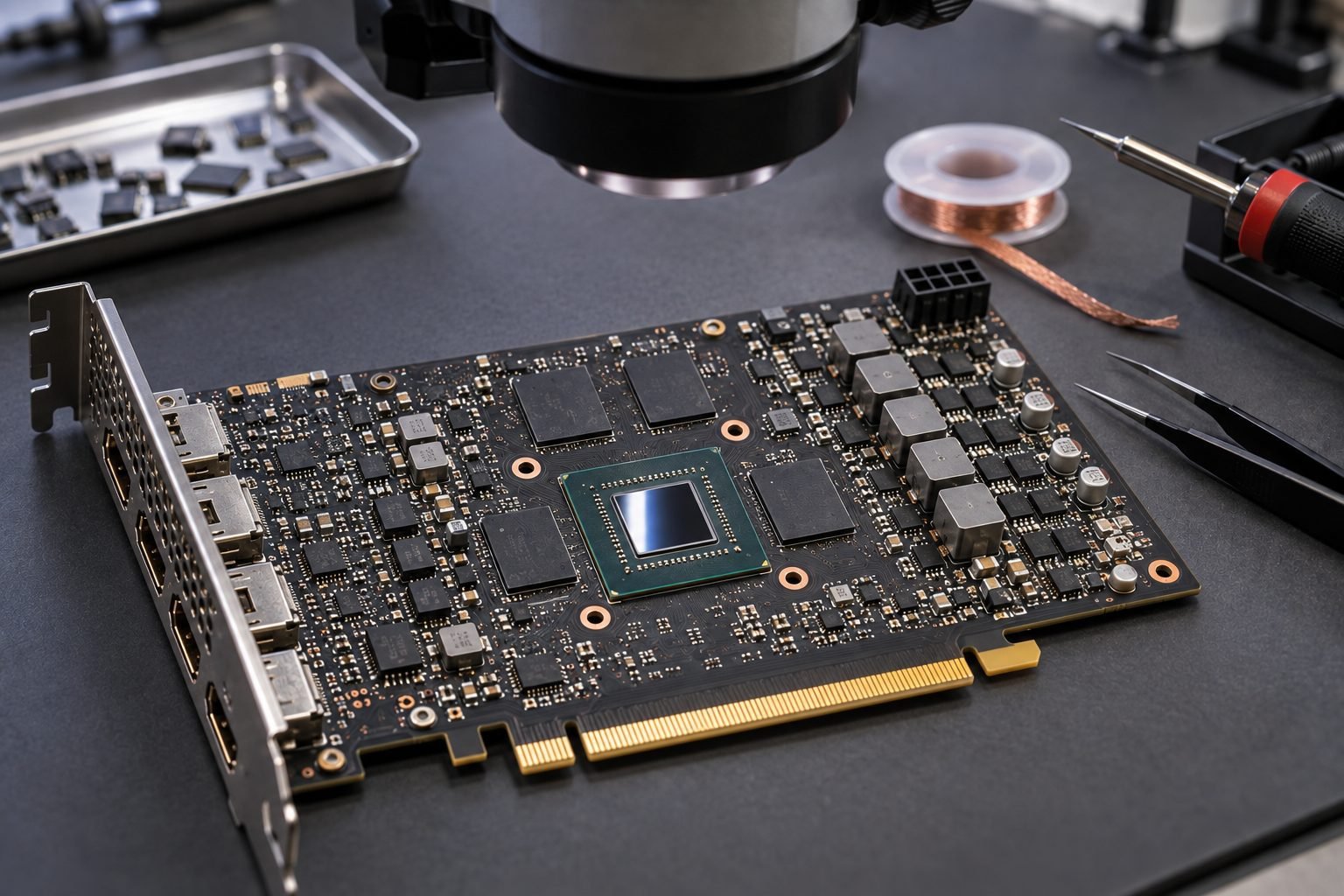

תיקון כרטיס מסך

מה בדיוק מתקנים בכרטיס מסך

כרטיס מסך תקול כמעט אף פעם לא מת כולו. ברוב המקרים נשרף רכיב בודד במעגל ההזנה, נפגע מחבר, התנתק פאד או התקלקל שבב זיכרון — והשבב הגרפי עצמו חי ועובד. תיקון כרטיס מסך ברמת רכיב מתחיל באבחון שמפריד בין שני המצבים האלה, לפני שקונים חלק כלשהו.

במעבדה בחדרה אנחנו מטפלים גם בכרטיסים נפרדים למחשב נייח וגם בשבב גרפי שמולחם ללוח האם של מחשב נייד. העבודה זהה בעיקרה: מדידות על מעגל ההזנה, איתור קצר, החלפת הרכיב שנשרף.

מה אנחנו לא עושים — והסיבה

אנחנו לא מחליפים את השבב הגרפי עצמו. לא בריבולינג ולא בהחלפה לשבב אחר.

זו החלטה כלכלית ולא טכנית. מחיר שבב תקין, העבודה סביבו והסיכון שהתיקון לא יחזיק מצטברים לסכום שמתקרב למחיר לוח אם אחר או כרטיס אחר — ואי אפשר להתחייב לכמה זמן זה יעבוד. שבב שהולחם מחדש על פאדים שכבר עברו התחממות חוזרת נוטה לחזור לתקלה, לפעמים אחרי שבועות. לקוח שמשלם על עבודה כזו קונה זמן, לא פתרון.

לכן כשהאבחון מראה שהשבב הגרפי עצמו תקול, אנחנו אומרים את זה ישירות ומציגים את החלופות: לוח אם חלופי, כרטיס מסך אחר, או שימוש בגרפיקה המשולבת במעבד אם המחשב מסוגל לכך. האבחון במקרה כזה נשאר בתוקף ומשמש להחלטה — עדיף לדעת שלא כדאי לתקן מאשר לשלם על תיקון שלא יחזיק.

הסיבה הנפוצה ביותר: ממירי המתח

על כל כרטיס מסך יושבים כמה ממירי מתח — אחד לליבה הגרפית, אחד לזיכרון ועוד כמה למתחי עזר. כל ממיר בנוי מבקר PWM, זוג טרנזיסטורי MOSFET, משרן וקבלים קרמיים בכניסה וביציאה. רוב התקלות שמגיעות אלינו יושבות בדיוק שם, ולא בשבב הגרפי.

טרנזיסטור MOSFET שנפרץ הוא המקרה הקלאסי. הטרנזיסטור התחתון נשרף, קו ההזנה נסגר לאדמה, והכרטיס לא עולה בכלל — או שספק הכוח נכנס להגנה ברגע ההדלקה. החלפת הטרנזיסטור מחזירה את הכרטיס לעבודה. לעיתים נשרף איתו גם בקר ה-PWM, ואז מחליפים את שניהם.

קבלים קרמיים שרופים הם הסיבה השנייה בשכיחותה. קבל קרמי קטן על קו ההזנה נסדק ממאמץ מכני או מהתחממות חוזרת ונפרץ פנימית — והתוצאה זהה לחלוטין: קצר לאדמה. לפעמים רואים נקודה שחורה או פיח, ולעיתים קרובות הקבל נראה שלם ומתגלה רק במדידה. זה מהתיקונים הזולים שיש: מאתרים את הקבל המקצר, מסירים אותו, מוודאים שהקצר נעלם ומלחימים קבל חדש באותו ערך.

השיטה זהה בשני המקרים. מודדים התנגדות על קו ההזנה, מזהים קצר, מזרימים זרם מוגבל מספק מעבדה ומאתרים את הרכיב שמתחמם — הוא האשם. אחר כך מחליפים אותו בלבד, בלי לגעת בשאר הלוח ובלי להחליף את הכרטיס.

תקלות שכן מתקנים

• מעגל הזנה שרוף — ממירי מתח, טרנזיסטורי MOSFET, בקרי PWM, משרנים וקבלים קרמיים מקצרים. התקלה הנפוצה ביותר, מפורטת למעלה.
• קצר לאדמה על קו הזנה — איתור הרכיב המקצר במדידה, לא בניחוש.
• שבב זיכרון גרפי — GDDR5 או GDDR6 פגום מתבטא בריבועים, פסים או קווים. זיכרון הוא שבב נפרד מהשבב הגרפי, ואת זה אנחנו מחליפים.
• נזק נוזלים — ניקוי, נטרול קורוזיה, שחזור מסלולים ופאדים שנאכלו.
• מחברים — שקע HDMI, DisplayPort, מחבר הזנה של הכרטיס, מחבר כבל המסך בלוח האם.
• כבל וידאו ומחבר eDP — תמונה שמהבהבת או נעלמת בזווית מסוימת היא לרוב הכבל ולא הכרטיס.
• זיכרון BIOS של הכרטיס — קריאה, צריבה מחדש או החלפת השבב.
• מערכת קירור — מאווררים, משחה תרמית, פדים תרמיים. התחממות יתר מקצרת חיי כרטיס יותר מכל דבר אחר.

סימנים שמפנים לבדיקת כרטיס מסך

ריבועים, פסים או צבעים שבורים על המסך. תמונה שנעלמת אחרי כמה דקות משחק או עריכת וידאו. מסך שחור כשהמאווררים עובדים והמחשב כן נדלק. אין תמונה גם במסך חיצוני. מנהל ההתקן של הכרטיס קורס וחוזר. המחשב מכבה את עצמו תחת עומס.

חשוב: מסך שחור לא תמיד אומר כרטיס מסך. אותו סימן נותנים גם כבל וידאו, מעגל התאורה האחורית, זיכרון RAM ומעגל ההזנה הראשי בלוח. לכן הבדיקה מתחילה במדידות ולא בהחלפת חלקים — מדריך לתקלות הדלקה מרחיב על ההפרדה הזו.

איך מתבצע האבחון

בדיקה חזותית תחת מיקרוסקופ: סימני חום, נפיחות, שאריות נוזל, פאדים שנעקרו. מדידת התנגדות על קווי ההזנה של הליבה ושל הזיכרון וחיפוש קצר לאדמה. בדיקת מתחי עבודה וסדר ההדלקה מול סכמה וboardview של הדגם. אם נמצא רכיב מקצר — החלפה, ואחריה הרצה תחת עומס כדי לוודא שהתיקון יציב ולא רק נראה תקין בהדלקה.

האבחון עולה 150 ₪ תמיד, ומתקזז מול מחיר התיקון אם מחליטים להמשיך. תיקון ברמת רכיב נע בין 350 ל-1200 ₪ לפי התקלה והרכיב. אין אבחון חינם — בדיקה כזו לוקחת זמן ודורשת ציוד.

זמני טיפול

רוב תיקוני מעגל ההזנה מסתיימים תוך יום עד שלושה ימי עבודה. החלפת שבב זיכרון או הזמנת רכיב שאינו במלאי מאריכה את הזמן. אנחנו מעדכנים מה נמצא לפני שממשיכים, ולא מתקדמים לתיקון בלי אישור שלכם.

למה בכלל לתקן ולא להחליף

כרטיס מסך חדש בדגם מקביל עולה לרוב פי כמה מתיקון מעגל הזנה. במחשב נייד המצב חד עוד יותר: החלפת לוח אם שלם בגלל MOSFET שרוף היא החלפה של מאות רכיבים תקינים בגלל אחד שנשרף. אותו היגיון עומד מאחורי כל תיקון כרטיסים אלקטרוניים ברמת רכיב שאנחנו עושים.

מצד שני — כשהשבב הגרפי עצמו מת, ההיגיון מתהפך, ואז אנחנו אומרים לא. זה לא סתירה, זו אותה בדיקה של כדאיות משני צדדים.

אחריות ותנאים

אחריות בכתב על העבודה ועל החלק שהוחלף. הקבלה בתיאום מראש בלבד — נא להתקשר לפני ההגעה. חורשת טל 15ב, חדרה. אנחנו מקבלים לקוחות מחדרה, חריש, קיסריה, זיכרון יעקב, פרדס חנה-כרכור, אור עקיבא, בנימינה ועמק חפר.

אנחנו לא מתחייבים שכל כרטיס ניתן לתיקון. כשהנזק נרחב מדי או כשהשבב הגרפי הוא המקור, נאמר את זה מראש.

שאלות נפוצות

למה אתם לא מחליפים את השבב הגרפי?
כי זה לא משתלם ללקוח. מחיר השבב, העבודה והסיכון שהתיקון לא יחזיק מגיעים יחד לסכום קרוב למחיר לוח או כרטיס חלופי, בלי יכולת להתחייב לאורך חיים. במקרה כזה נציג לכם את החלופות במקום למכור עבודה שעלולה לחזור.

איך יודעים אם התקלה בשבב הגרפי או במעגל ההזנה?
במדידות. קצר לאדמה על קו הזנה, מתח חסר או בקר PWM מת מצביעים על מעגל ההזנה — אלה התקלות שמתקנים. שבב גרפי תקול מתגלה כשההזנות תקינות והבעיה נשארת.

ריבועים ופסים על המסך — זה הכרטיס או הצג?
צריך לבדוק. אם העיוות מופיע גם במסך חיצוני, מקור התקלה בכרטיס או בזיכרון הגרפי. אם המסך החיצוני נקי — הבעיה בצג עצמו או בכבל הווידאו.

כמה עולה תיקון כרטיס מסך?
האבחון 150 ₪ ומתקזז מול התיקון. תיקון ברמת רכיב נע בין 350 ל-1200 ₪ לפי התקלה. את המחיר המדויק אומרים אחרי האבחון, לא לפניו.

אתם מתקנים גם כרטיסים של מחשב נייח?
כן. כרטיס נפרד ושבב מולחם בלוח של מחשב נייד עוברים את אותו תהליך אבחון — ההבדל בגישה הפיזית לרכיבים, לא בשיטה.
