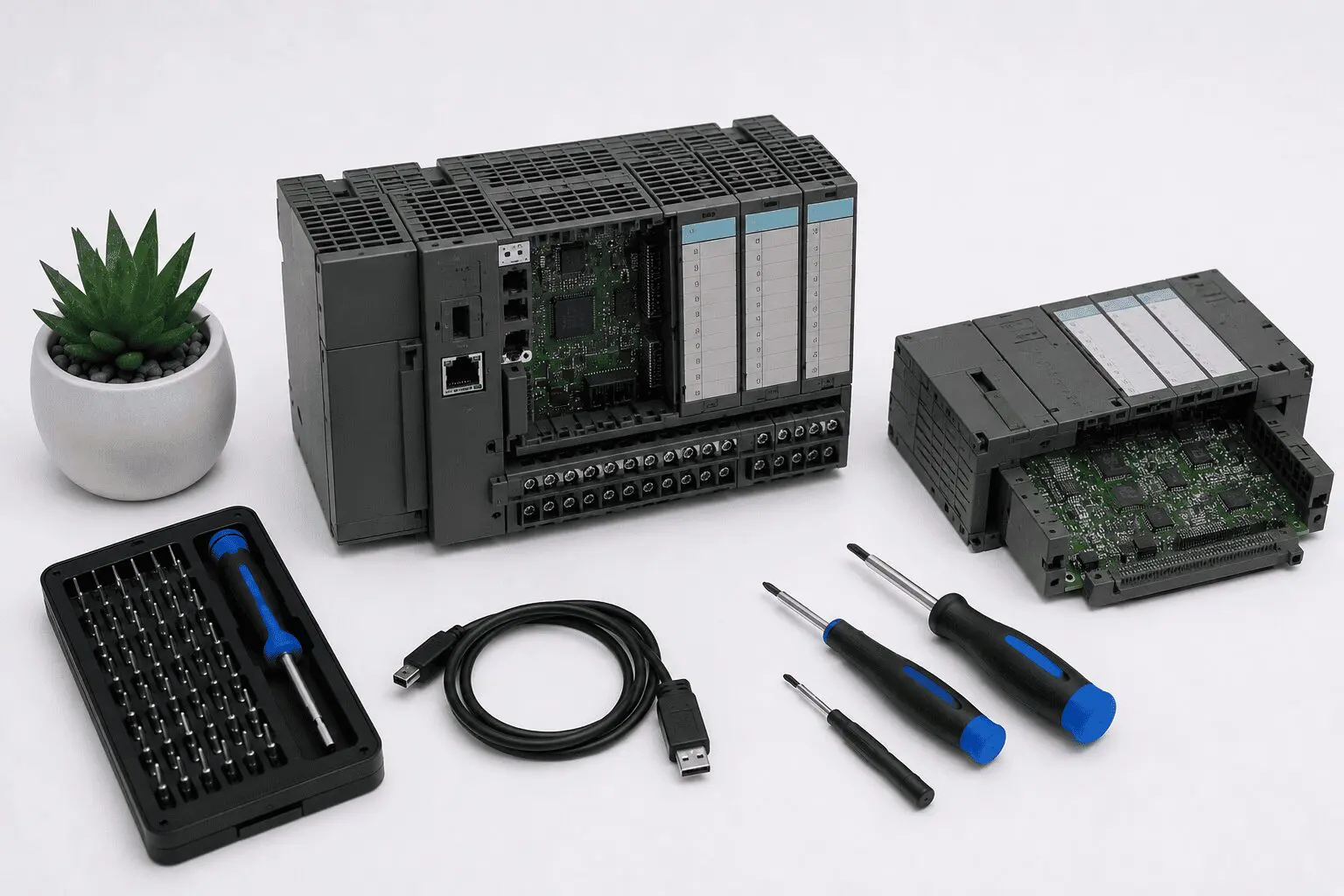

תיקון PLC הוא משימה שדורשת הבנה גם בפרוטוקולים תעשייתיים וגם בשיטות ברמת רכיב. מאז 2011 ביצענו במעבדת Laptop Lab תיקון PLC לעשרות מפעלים בישראל — מקווי ייצור קטנים ועד מערכות אוטומציה גדולות. ברוב המקרים שחזור הבקר יוצא זול פי 5-10 מרכישת בקר חדש.
תיקון PLC — עם אילו בקרים אנחנו עובדים
אנחנו עובדים עם בקרים של היצרנים הבאים:
- Siemens SIMATIC S7 — סדרות S7-200, S7-300, S7-400, S7-1200, S7-1500. הבקרים הנפוצים ביותר בתעשייה הישראלית.
- Omron — סדרות CJ, CS, CP, CX. נפוצים בתעשיית המזון ובציוד אריזה.
- Mitsubishi MELSEC — סדרות Q, L, FX. נפוצים במכונות ובקווי רובוטיקה.
- Allen-Bradley / Rockwell — סדרות MicroLogix, CompactLogix, ControlLogix.
- Schneider Electric Modicon — סדרות M221, M241, M340, M580.
- Beckhoff — בקרים מובנים מבוססי PC.
תקלות אופייניות ב-PLC
לא נדלק או לא טוען תוכנית
הסיבה השכיחה ביותר היא תקלה במודול ההזנה של הבקר. התיקון במקרה כזה מתחיל באבחון ספק הכוח: בדיקת מתחי יציאה, רכיבי הספק, קבלים. לרוב די בהחלפת כמה רכיבים כדי לשחזר את פעולת הבקר.
שגיאות במודול ה-CPU
מודול ה-CPU הוא המוח של ה-PLC. בתקלה בו הבקר מפסיק לבצע תוכנית, נורית SF/DIAG דולקת ברצף. מאבחנים ברמת רכיב: מתח הזנת המעבד, זיכרון פלאש עם התוכנית, SRAM. במקרים רבים די בשחזור קושחה או החלפת רכיבים בודדים.
תקלה במודולי קלט-פלט
מודולי קלט ופלט דיגיטליים ואנלוגיים מתקלקלים הכי הרבה — הם מחוברים ישירות לציוד השטח וסופגים מתחי יתר. בחלק ה-I/O התיקון כולל החלפת אופטרונים, דיודות הגנה, מגברים תפעוליים ברמת רכיב.
אובדן תקשורת בבאסים תעשייתיים
Profibus, Profinet, EtherNet/IP, Modbus — בתקלה במודול התקשורת ה-PLC מאבד קשר עם הציוד ההיקפי. מאבחנים משדר-מקלט, בקר הבאס, מעגל בידוד גלווני.
בעיות בסוללת גיבוי
בקרים רבים משתמשים בסוללת ליתיום לשמירת התוכנית והנתונים בהפסקת חשמל. בהתרוקנות הסוללה התוכנית עלולה להימחק. החלפת סוללה תוך שמירת הנתונים היא אחת הפעולות הנפוצות בתחזוקת בקרים.
תהליך האבחון והתיקון
לפני כל עבודה מתעדים את תצורת הבקר ומגבים את התוכנית אם אפשרי. לאחר מכן מבצעים אבחון מכשור: אוסצילוסקופ, מולטימטר, מתכנת לעבודה עם זיכרון פלאש.
לפי תוצאות האבחון מתאמים עם הלקוח את היקף העבודה ועלותה. לאחר התיקון מבצעים בדיקה תפקודית — כל ערוצי הקלט-פלט, ממשקי התקשורת, ביצוע התוכנית.
למה תיקון PLC משתלם יותר מהחלפה
מודול CPU חדש של Siemens S7-300 עולה ממאות עד אלפי דולרים — אם בכלל אפשר להשיג אותו לסדרות שהופסקו מייצור. התיקון ברמת רכיב יוצא ברוב המקרים זול משמעותית ולוקח ימים במקום שבועות המתנה למשלוח.
עובדים עם עסקים מחדרה, חריש, נתניה, קיסריה, בנימינה, פרדס חנה, אור עקיבא, זכרון יעקב ועמק חפר.
קראו גם: תיקון אלקטרוניקה תעשייתית, תיקון כרטיסים אלקטרוניים ותיקון מחשבים תעשייתיים.
לייעוץ ואבחון התקשרו: 054-6833430. עוד על אוטומציה תעשייתית של Siemens — באתר הרשמי של Siemens.
שאלות נפוצות
אפשר לשחזר תוכנית PLC אחרי תקלת CPU?
במקרים מסוימים כן — אם זיכרון הפלאש לא נפגע פיזית. קוראים את הנתונים עם מתכנת ומשחזרים. אם התוכנית אבדה לחלוטין, שחזורה אפשרי רק אם יש עותק גיבוי אצל הלקוח.
אתם מתקנים סדרות PLC שהופסקו מייצור?
כן — זו אחת ההתמחויות שלנו. תיקון בקרים מסדרות שכבר לא מיוצרות הוא לרוב האלטרנטיבה היחידה להחלפה מלאה של מערכת הבקרה.
כמה זמן לוקח תיקון PLC?
אבחון — יום עבודה אחד. תיקון בהתאם למורכבות — 2-5 ימי עבודה. בצורך בתיקון דחוף — צרו קשר מראש.
יש אחריות על PLC שתוקן?
כן — על כל עבודה שבוצעה ניתנת אחריות. משך האחריות תלוי בסוג התיקון.
כמה עולה תיקון PLC?
תלוי בדגם ובאופי התקלה. בררו טלפונית ב-054-6833430. האבחון בתשלום ומקוזז מעלות התיקון במקרה של אישור עבודה.
אפשר לשלוח בקר לאבחון בלי לעצור את הקו?
במקרים רבים כן. אם יש בקר חלופי או נקודת גישה זמנית, מפרקים את היחידה הפגומה ושולחים אותה לאבחון בזמן שהקו ממשיך לעבוד עם פתרון ביניים. לגבי מערכות שבהן העצירה יקרה — מומלץ ליצור קשר מראש כדי לתאם את סדר הפעולות ולצמצם זמן השבתה.
מה קורה אם התיקון לא כדאי כלכלית?
קורה גם זה. אם הלוח הראשי שרוף לחלוטין, אין גישה לרכיבים קריטיים, או שהעלות המצטברת מתקרבת למחיר בקר חדש — נאמר זאת בכנות לפני שמתחילים. אנחנו לא מבטיחים שחזור ב-100% מהמקרים, ותמיד עדיף לדעת זאת מראש מאשר אחרי שהושקע זמן וכסף.
