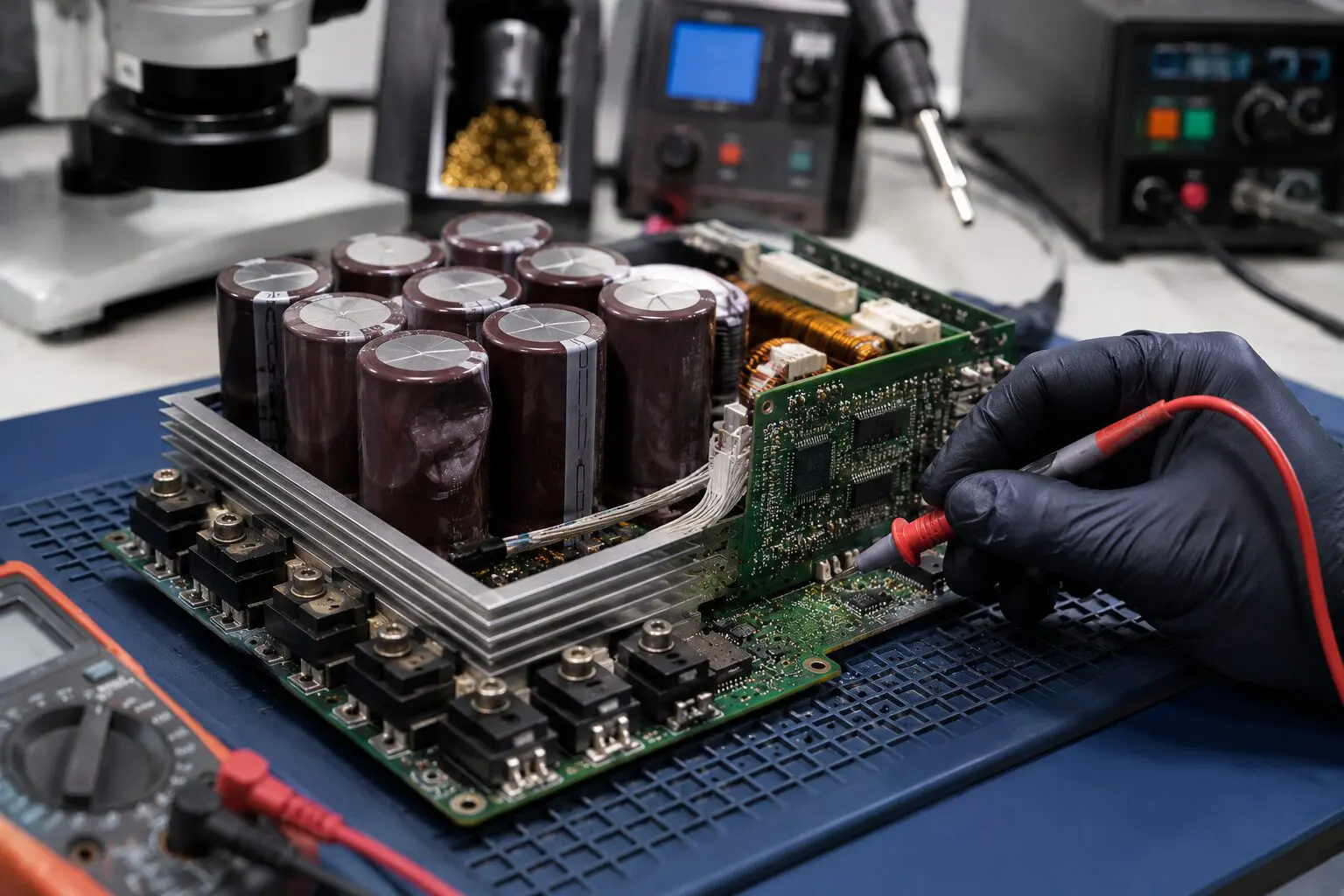

תיקון ממיר תדר — מתי כדאי ומתי לא
תיקון ממיר תדר נדרש בייצור בדיוק כשהכונן קרס, ואי אפשר לקנות דגם זהה — הוא הופסק מייצור, או שההמתנה לאספקה נמשכת שבועות. במצב כזה שחזור הלוח ברמת רכיב הוא לרוב הפתרון המהיר היחיד. להלן אילו יחידות נכשלות, איך בנוי האבחון, ובאילו מקרים תיקון ממיר תדר מוצדק, ובאילו כנה יותר לשקול החלפה.
מה מתקנים בממירי תדר
ממיר תדר (VFD) הוא כונן אלקטרוני של הספק, שמנהל את המהירות והמומנט של מנוע אסינכרוני על ידי שינוי תדר ומתח ההזנה. עובדים עם לוחות הממיר עצמם, לא רק החלפת יחידות שלמות, ולכן נכנסים לתיקון:
- חלק ההספק — מודולי IGBT ומפסקים בודדים, דרייברים לשער
- מעגל הזרם הישר (DC-bus) — קבלים, מפסק בלימה, מעגלי טעינה מקדימה
- יישר הכניסה ומעגלי ההגנה
- לוחות בקרה ופיקוח — חלק המעבד, ערוצי מדידה, ממשקים
- ספקי הזנה פנימיים (SMPS) שיוצרים את מתחי השירות
אותה גישה קומפוננטית מיושמת גם על שאר האוטומציה התעשייתית — תיקון ברמת רכיב.
תקלות אופייניות וסימנים
הממיר בדרך כלל מדווח על בעיה בקוד שגיאה על התצוגה ובהתנהגות אופיינית. הכי נפוץ שמגיע אלינו:
- הכונן "נופל" בעומס יתר או קצר (OC/SC) מיד אחרי ההתנעה — חשד ל-IGBT פרוץ
- המנוע לא מתחיל, חסרה אחת הפאזות ביציאה
- שגיאות בזרם הישר (over/under voltage) — התדרדרות קבלי DC-bus
- הממיר לא נדלק, תצוגה "חשוכה" — כשל בספק ההזנה השירותי
- סימני התחממות, קבלים תפוחים, ריח שרוף, נתיך שהופעל
אבחון (בתשלום)
אבחון ממיר תדר הוא תמיד בתשלום — זו עבודה הנדסית עם אלקטרוניקת הספק תחת מתח. הסדר:
- קריאת קודי שגיאה ובדיקה חזותית — סימני התחממות, נפיחות, פיח
- בדיקת מפסקי ההספק ויישר הכניסה (IGBT, גשר דיודות) לפיצוץ ולניתוק
- מדידת קיבול ו-ESR של קבלי DC-bus
- בדיקת דרייברים לשער וספקי הזנה שירותיים
- איתור תקלה בלוח הבקרה לפי סכימה ונקודות ביקורת
חשוב: במעגל הזרם הישר הקבלים מחזיקים מתח מסוכן גם אחרי ניתוק מהרשת — פירוק עצמאי בלי פריקת ה-DC-bus מסוכן לחיים. עבודה כזו חייבת להתבצע רק על ידי מהנדס מוסמך.
אפשרויות תיקון
לפי תוצאות האבחון יש כמה תרחישים אפשריים. תיקון קומפוננטי של ממיר תדר כולל החלפת מודולי IGBT פרוצים, דרייברים, קבלי DC-bus, שחזור מעגלי הגנה ותיקון לוח הבקרה. אם חלק ההספק שלם, ורק הלוגיקה או ספק ההזנה "מתו" — התיקון מהיר וצפוי. העלות תלויה בדגם, בזמינות רכיבי ההספק ובהיקף הנזק, ולכן נמסרת אחרי אבחון, לא "על העין".
למה תיקון קומפוננטי משתלם יותר מהחלפת כונן שהופסק מייצור
הרבה דגמי ממירי תדר כבר הופסקו מייצור, ודגמים חלופיים עדכניים דורשים התאמה מחדש בממדים, בבקרה ובפרוטוקולי תקשורת עם ה-PLC. החלפת כונן כזה זו לא רק עלות מכשיר חדש, אלא גם השבתת קו, כיוונון מחדש והרצת הפעלה חוזרת. שחזור הלוח המקורי מאפשר להחזיר את הציוד לעבודה בתצורה התקנית שלו. זה משתלם בהרבה מקרים, אך לא בכולם — ההחלטה הסופית מתקבלת לפי תוצאות האבחון.
מתי תיקון לא כדאי
בכנות על הגבולות: אם הנזק פגע בו-זמנית בחלק ההספק, בלוח הבקרה ובאלמנטים מבניים, אם נשרפו מסילות בלוח רב-שכבתי או שרכיבים מיוחדים לא זמינים — עלות השחזור עלולה להתקרב למחיר כונן חדש. במקרים כאלה נגיד את זה ישירות ולא נבטיח תוצאה "בכל מחיר" — שחזור מלא של כל לוח לא ניתן להבטיח ב-100%.
לעסקים באזור חדרה
עובדים עם מפעלים, בתי מלאכה ושירותי תחזוקה באזורי התעשייה של חדרה, קיסריה, אור עקיבא, פרדס חנה-כרכור ויישובי עמק חפר. עבור ציוד שתלוי בבקרים, הגיוני לבדוק את הממיר ואת הלוגיקה יחד. אם צריך תיקון ממיר תדר — הביאו את הכונן לאבחון במעבדת Laptop Lab בחדרה, בתיקון קומפוננטי של אלקטרוניקה תעשייתית אנחנו עוסקים מאז 2011. טלפון ו-WhatsApp: 054-6833430.
הקשר הטכני של המונח: ממיר תדר (variable-frequency drive) — Wikipedia.
שאלות נפוצות
כמה זמן לוקח תיקון ממיר תדר?
תלוי בתקלה ובזמינות רכיבי ההספק. כשל בלוח בקרה או בספק הזנה מטופל לרוב מהר יותר מפיצוץ מודול IGBT שצריך להזמין. את הלוחות זמנים נמסור אחרי אבחון.
מתקנים ממירי תדר של כל היצרנים?
עובדים ברמת רכיב, כך שהמותג כשלעצמו לא מגבלה — חשובה יותר זמינות מפסקי ההספק ונקודות הביקורת. בשבבים מיוחדים ונדירים לפעמים היכולת מוגבלת, ואנחנו נגיד זאת בכנות מראש.
צריך להביא גם את המנוע יחד עם הכונן?
לאבחון בסיסי מספיק ממיר התדר עצמו. אבל אם יש חשד שגם המנוע ניזוק (למשל בקצר בסלילים), עדיף להודיע על כך מראש — זה משפיע על שיטת הבדיקה תחת עומס.
נותנים אחריות על התיקון?
על העבודה שבוצעה ועל הרכיבים שהוחלפו ניתנת אחריות, ותנאיה נמסרים בעת המסירה. עם זאת, לא ניתנת אחריות על אורך חיי רכיבים שלא הוחלפו ונמצאים בשחיקה גבולית.
