Компоненты BGA — одна из тем, к которым обычные мастерские предпочитают не прикасаться. Когда техник видит, что причина неисправности — микросхема BGA, стандартная реакция звучит так: «нужно менять всю плату» — а это счёт на десятки тысяч шекелей. Но в мастерской Laptop Lab в Хадере ремонт BGA в промышленной электронике — это рутинная работа, и в большинстве случаев нам удаётся спасти оригинальную плату.
Ремонт BGA в промышленной электронике — это область, которая требует трёх вещей: профессиональной BGA-станции, многолетнего опыта и глубокого понимания электроники на плате. Без любого из трёх компонентов ремонт может закончиться ущербом, который больше исходного. Мы в Laptop Lab работаем с BGA с 2011 года и накопили опыт на сотнях плат разных типов — от ноутбуков до промышленных компьютеров Siemens, Beckhoff и Advantech.
Важно понимать: ремонт BGA — не волшебство. Бывают случаи, когда плату спасти нельзя — например, если повреждение проникло во внутренние слои многослойной платы, или если сама микросхема выгорела полностью. В таких случаях мы говорим клиенту правду до начала работы и не заставляем платить за попытку, обречённую на провал. Но в значительной части случаев — особенно когда речь о термоусталости, накопленной за годы, — ремонт BGA в промышленной электронике оказывается реальным и выгодным решением.
Что такое компонент BGA
BGA — сокращение от Ball Grid Array — это тип корпусировки микросхемы, в котором точки электрического контакта не выступают по бокам, как обычные выводы, а расположены под самой микросхемой в виде сетки крошечных паяных шариков. Именно поэтому контакты невозможно проверить невооружённым глазом — они скрыты под корпусом самой микросхемы.
Компоненты BGA широко распространены в современном оборудовании: процессоры ноутбуков и промышленных компьютеров, графические чипы, промышленные FPGA, микросхемы памяти, мосты PCI и многое другое. Их преимущество — высокая плотность контактов на малой площади, что позволяет создавать компактные и быстрые платы. Недостаток: когда что-то идёт не так, ремонт требует специального оборудования и большого опыта.
Почему выходит из строя BGA
Самая частая причина отказа BGA в промышленном оборудовании — термическая усталость. Промышленное оборудование работает семь дней в неделю, двадцать четыре часа в сутки, в постоянных циклах нагрева и охлаждения. Паяные шарики, соединяющие микросхему с платой, расширяются и сжимаются с каждым циклом, и через много лет в точках пайки начинают появляться микроскопические трещины. В какой-то момент один или несколько электрических контактов обрываются — и устройство перестаёт работать.
Другие причины отказа BGA включают: повреждение от жидкости, попавшей в оборудование, механическое повреждение платы, длительную вибрацию, характерную для промышленной среды, и производственные дефекты, которые проявляются только после многих лет эксплуатации. Во всех этих случаях решение не обязательно сводится к замене всей платы — часто можно отремонтировать именно тот компонент, который вышел из строя.
Как выполняется ремонт BGA в промышленной электронике
Ремонт BGA в промышленной электронике состоит из трёх основных этапов, каждый из которых требует специального оборудования и высокой квалификации.

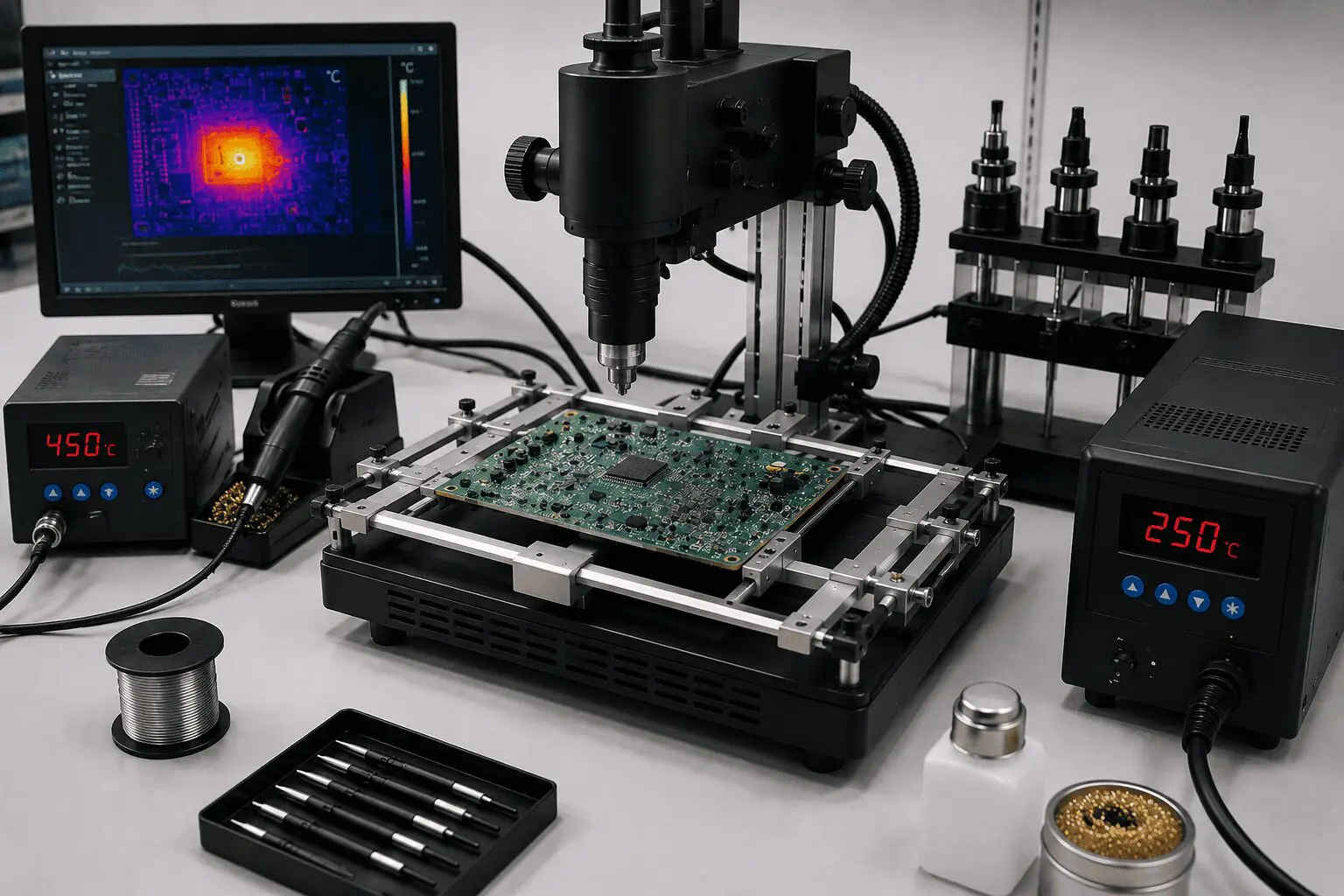

Первый этап — снятие микросхемы. Используется специальная термостанция, которая нагревает плату контролируемым образом по точному температурному профилю. Нагрев должен быть постепенным и равномерным, чтобы избежать термической деформации платы — проблемы, способной вызвать необратимый ущерб. Когда паяные шарики достигают точки плавления, микросхема аккуратно снимается с платы.
Второй этап — реболлинг. После снятия микросхемы её очищают от остатков старой пайки и наносят новые паяные шарики на контактные площадки. Этот процесс называется реболлингом и выполняется специальным инструментом, который точно устанавливает новые шарики припоя на каждую контактную точку. Для разного оборудования используются разные профили пайки — включая бессвинцовую пайку, распространённую в современном промышленном оборудовании.
Третий этап — установка обратно. Микросхема устанавливается на плату с точным центрированием и проходит ещё один этап нагрева, который сплавляет паяные шарики с платой. В конце плата проходит полную электрическую проверку перед возвратом клиенту.
Реболлинг против полной замены
Не каждый ремонт BGA требует снятия микросхемы. Иногда, когда речь о микроскопических трещинах только в точках пайки — а сама микросхема исправна, — можно выполнить реболлинг на месте: контролируемый нагрев платы, который размягчает существующие паяные шарики и заполняет трещины. Это более быстрое и часто более дешёвое решение, но подходит не всегда — зависит от типа повреждения и состояния платы.
Когда повреждена сама микросхема, без полной замены не обойтись. В этом случае мы снимаем старую микросхему и устанавливаем новую — если она доступна для покупки. Для микросхем, снятых с производства, мы ищем совместимые аналоги или извлекаем исправную микросхему с идентичной платы, поступившей к нам на разбор.
Как понять, что проблема именно в BGA
Один из частых вопросов, которые мы слышим: «Как вообще узнать, что проблема именно в BGA, а не в чём-то другом?» Ответ в том, что диагностика BGA требует больше, чем визуальный осмотр — ведь паяные шарики скрыты под микросхемой, и проверить их напрямую нельзя.
Признаки, указывающие на отказ BGA, включают: устройство, работающее с перебоями и стабилизирующееся после прогрева, устройство, которое упало и после этого перестало работать, плату с непоследовательными ошибками при электрической проверке, и результаты диагностики, указывающие на конкретную микросхему, которая не реагирует как должна. Кроме того, тепловизор может обнаружить микросхему, которая нагревается сильнее соседних — классический признак отказа BGA.
Самый важный инструмент в диагностике BGA — опыт. Техник, который видел сотни подобных неисправностей, распознаёт симптомы быстрее и увереннее — а значит, тратит меньше времени на диагностику и больше на сам ремонт. Это одно из преимуществ мастерской, для которой BGA — повседневная работа, а не редкое исключение.
Сколько стоит ремонт BGA
Стоимость ремонта BGA в промышленной электронике зависит от нескольких факторов: типа микросхемы, её доступности на рынке, сложности платы и типа требуемой операции — реболлинг, ребол или полная замена. Реболлинг обычно самая недорогая операция. Замена микросхемы с доступным для покупки компонентом стоит дороже, но всё равно значительно дешевле замены целой платы.
Для сравнения: замена материнской платы промышленного компьютера может стоить десятки тысяч шекелей — а иногда плата вообще недоступна для покупки, потому что оборудование снято с производства. Ремонт BGA той же платы обычно стоит несколько тысяч шекелей. Разница говорит сама за себя. Мы даём ценовое предложение до начала работы — без платы за диагностику, если вы решите не ремонтировать.
BGA в промышленном оборудовании — почему это особенно важно
В промышленном оборудовании отказ BGA — это не только техническая проблема, но и бизнес-проблема. Производственная линия, остановленная из-за неработающего промышленного компьютера, может приводить к убыткам в тысячи шекелей в час. Когда производитель уже не поставляет запчасти, а замена всего компьютера зависит от долгого срока поставки, ремонт BGA становится единственным реалистичным решением.
Мы работаем с широким спектром промышленного оборудования — панельными компьютерами Siemens и Beckhoff, платами управления производственных линий, модулями систем привода и другим. Клиенты, для которых бесперебойная работа оборудования критична, доверяют нам ремонт техники, обслуживающей их производство — именно потому, что мы умеем работать с BGA на профессиональном уровне.
Часто задаваемые вопросы
Сколько времени занимает ремонт BGA в промышленной электронике
Зависит от сложности. Простой реболлинг — день-два. Замена микросхемы с доступным компонентом — три-пять рабочих дней. Если нужно найти редкую микросхему — до трёх недель.
Можно ли отремонтировать любую плату методом BGA
Не всегда. Перед началом работы мы проверяем плату и оцениваем шансы на успех. Если шанс низкий, мы скажем об этом прямо и не заставим вас вкладываться впустую.
Даётся ли гарантия на ремонт BGA в промышленной электронике
Да. Как и на любой ремонт в нашей мастерской, на ремонт BGA распространяется гарантия от 3 до 6 месяцев в зависимости от типа работы.
Приезжаете ли вы на объект для ремонта BGA
Как правило, нет — работа с BGA требует полного комплекта оборудования, который есть только в мастерской. Но для доставки и возврата платы мы можем организовать логистику.
