Короткое замыкание на плате ноутбука: симптомы, диагностика и ремонт

Короткое замыкание на плате ноутбука — одна из самых частых причин, по которой машина перестаёт подавать признаки жизни: не загорается индикатор питания, вентилятор не запускается, экран остаётся чёрным даже при подключённом блоке питания. В отличие от банального «не работает блок питания» или «сел аккумулятор», короткое замыкание на плате ноутбука — это повреждение самой платы: между дорожкой питания и землёй появляется путь с низким сопротивлением, из-за чего система блокирует запуск, чтобы не сжечь остальные компоненты. Это защитный механизм, а не поломка сама по себе — но он указывает на реальную неисправность где-то в цепи питания.

Симптомы короткого замыкания на плате

• Ноутбук не включается вообще — индикатор заряда либо не горит, либо мигает и гаснет через секунду
• При подключении зарядки блок питания щёлкает или заметно греется без нагрузки
• Embedded Controller отключает питание почти сразу после нажатия кнопки включения, будто плата сама себя защищает
• Корпус в районе платы ощутимо нагревается ещё до попытки загрузки
• Резкий запах гари или потемневший участок текстолита рядом с одним из чипов

Если совпадает хотя бы два из этих признаков, вероятность, что дело именно в коротком замыкании на плате ноутбука, а не в блоке питания или аккумуляторе, высокая. Если же запах гари — единственный тревожный признак, а ноутбук пока продолжает работать, что делать в первую очередь — читайте в статье ноутбук пахнет горелым.

Причины: почему возникает короткое замыкание на плате ноутбука

В большинстве случаев причина одна из трёх.

1. Повреждение VRM (Voltage Regulator Module) — модуля, который понижает напряжение с шины питания до значений, нужных процессору и чипсету. Пробой одного из силовых транзисторов VRM создаёт прямой путь на землю.
2. Залитие жидкостью — коррозия между соседними дорожками со временем превращается в проводящий мостик, особенно под BGA-чипами, где визуально ничего не видно без демонтажа компонента.
3. Пробой конденсатора на power rail — керамические конденсаторы фильтрации питания иногда пробиваются от перепада напряжения или физического удара, замыкая линию питания на землю.

Реже причиной становится повреждённый EC или PCH, если замыкание произошло на управляющей, а не силовой линии.

Диагностика короткого замыкания на плате ноутбука

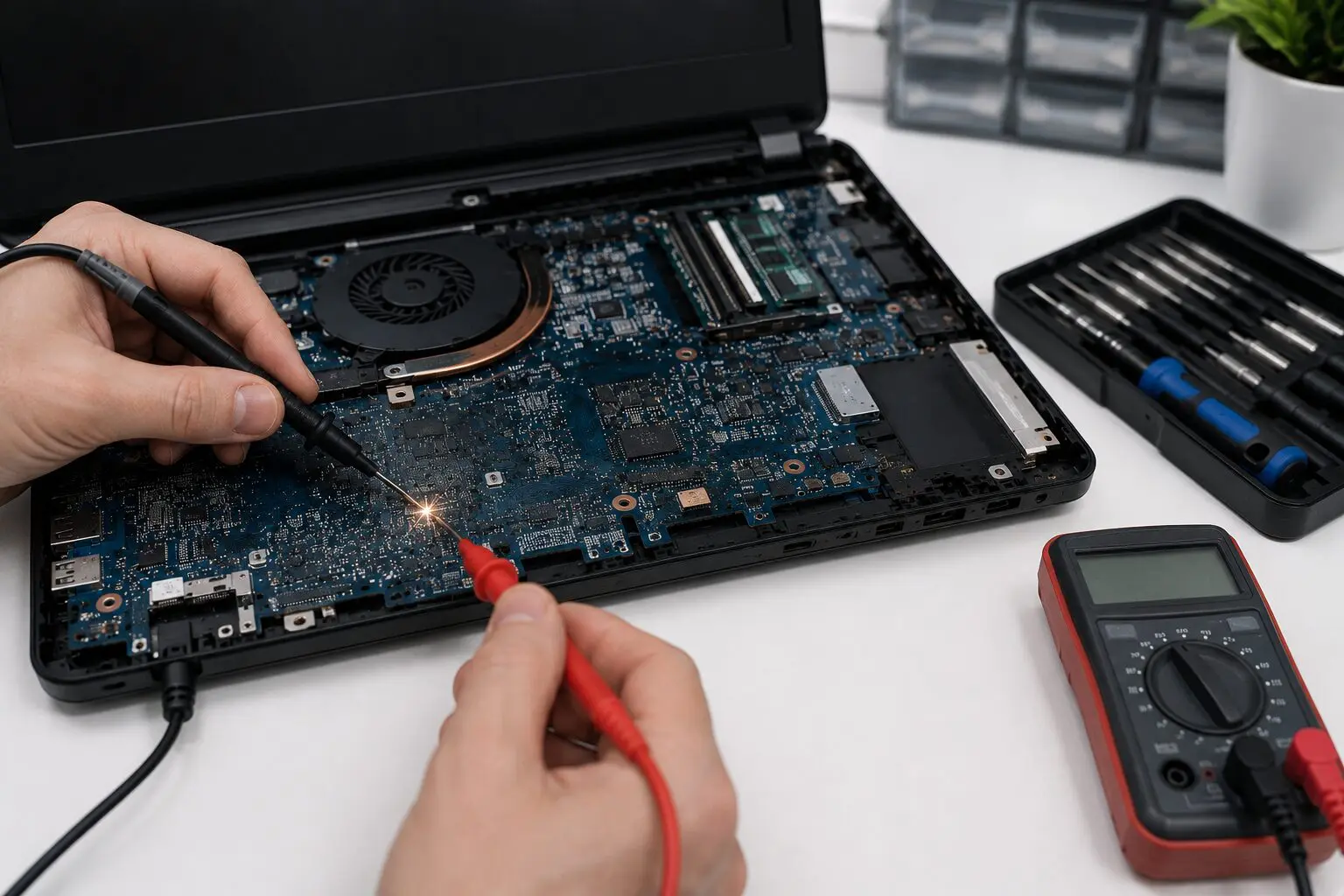

1. Измерение сопротивления мультиметром в режиме прозвонки — проверяется каждый power rail относительно земли. Значение, близкое к нулю, указывает на замыкание именно на этой линии.
2. Сверка с boardview и schematic — по оригинальной схеме конкретной модели определяется, какие компоненты сидят на повреждённой линии, и круг подозреваемых сужается до нескольких деталей.
3. Прогрев тепловизором при подаче ограниченного тока — повреждённый компонент нагревается заметно быстрее соседних, что позволяет найти проблемный чип или конденсатор без демонтажа всей платы.
4. Проверка под микроскопом — визуальный осмотр области вокруг найденного компонента на предмет трещин, потемнения текстолита и следов коррозии.

Именно поэтому диагностика короткого замыкания на плате ноутбука занимает часы, а не минуты: часто нужно последовательно исключать компонент за компонентом на реальном оборудовании, а не гадать по симптомам.

Варианты ремонта

После того как найден конкретный неисправный компонент — VRM-транзистор, конденсатор, повреждённый участок дорожки — ремонт электронных плат на уровне компонента выполняется заменой именно этой детали, а не всей платы целиком. Это может быть перепайка SMD-компонента, замена конденсатора или, при повреждении дорожки, восстановление проводника перемычкой.

Стоимость такого ремонта в мастерской Laptop Lab — от 350 до 1200 ₪, в зависимости от того, какой именно компонент повреждён и насколько сложен доступ к нему на конкретной модели платы. Диагностика стоит 150 ₪ и засчитывается в стоимость ремонта, если вы соглашаетесь на работу после того, как названа точная причина.

Подробнее о самом процессе — на странице услуги ремонт материнской платы ноутбука.

Когда ремонт на уровне компонента не имеет смысла

• Плата повреждена физически — трещина, разлом, обширное обугливание текстолита
• Замыкание находится непосредственно под процессором или чипсетом, и добраться до него без риска повредить соседние выводы невозможно
• Стоимость ремонта приближается к стоимости б/у платы для этой же модели, а модель уже снята с производства

В таких случаях об этом говорится прямо после диагностики, до начала любых работ по замене компонентов.

Где чинят короткое замыкание на плате ноутбука

Мастерская Laptop Lab находится в Хадере и работает с клиентами из Хариша, Ор-Акивы, Кейсарии, Биньямины, Гиват-Ады, Пардес-Ханы, Зихрон-Яакова, Эмек-Хефер и Нетании. Компонентный ремонт требует стационарного оборудования — паяльной станции, микроскопа, boardview для конкретных моделей — поэтому диагностика короткого замыкания на плате ноутбука проводится в мастерской по адресу ул. Хуршат Таль 15б, а не с выездом.
Смежные симптомы неисправного старта: писк при включении, мигающий индикатор, индикатор питания не горит. Если ремонт платы экономически нецелесообразен, стоит также рассмотреть апгрейд или покупку нового ноутбука.

Часто задаваемые вопросы

Можно ли самому проверить короткое замыкание на плате ноутбука?

Частично да, если есть мультиметр и понимание, где на конкретной модели находятся тестовые точки power rail. Но без boardview и опыта легко принять нормальное сопротивление за подозрительное, и наоборот. Для точного диагноза нужны схема и оборудование.

Опасно ли включать ноутбук с коротким замыканием на плате?

Да. При повторных попытках включения через повреждённую линию питания может пойти повышенный ток, который повредит соседние исправные компоненты — VRM, чипсет или даже процессор. Если ноутбук не включается и есть признаки замыкания, лучше не пытаться перезапускать его до диагностики.

Сохранятся ли данные, если на плате было замыкание?

Накопитель (SSD или HDD) — отдельный узел, физически не связанный с повреждённой цепью питания платы, поэтому само по себе короткое замыкание его не портит. Даже если плата не подлежит ремонту, накопитель в большинстве случаев можно извлечь и подключить отдельно для считывания данных. Точный ответ по конкретному устройству — после диагностики.

Сколько стоит диагностика короткого замыкания на плате ноутбука?

150 ₪. Эта сумма засчитывается в стоимость ремонта, если вы соглашаетесь на работу после диагностики.
